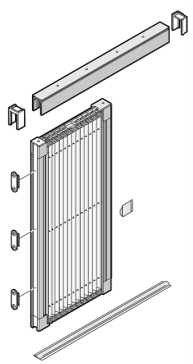

Montagehandleiding Plissehordeur

Lees eerst dit voorschrift geheel door.

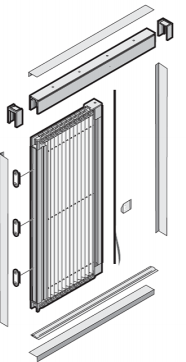

Zorg ervoor dat de ondergeleider volledig vlak kan komen te liggen. Voor afwateringsdorpels zijn hoekprofielen los verkrijgbaar. Op de dag montage is mogelijk door rondom hoekprofielen (los verkrijgbaar) te plaatsen en zo een in de dag situatie te creëeren. Er is plakborstel verkrijgbaar om aan de zijkant van de treklijst te plakken om op de dag te laten sluiten.

  • Ontvet de montage oppervlakken.
  • Zaag de bovengeleider op de breedtemaat -5 mm en plaats de kunstof afdekkapjes op de bovengeleider.
  • Monteer de voeten op het serredak. Wij adviseren de bovenste op ongeveer 10 cm van de bak te plaatsen en onderin ook op ongeveer 10 cm van onderkant geleider profiel (foto 1).
  • Monteer de bovengeleider (tek. 1)
  • Zaag de ondergeleider op de breedtemaat -5 mm en plakj deze op de grond (tek. 2)
  • Plak de cassette tegen het kozijn. De sticker UPSIDE geeft de bovenzijde aan (tek. 3)
  • Verwijder de cassette weer door aan de onder of bovenzijde los te trekken. Zo blijven de montageclips op het kozijn geplakt
  • Schroef de montageclips vast (tek. 4)
  • Klik de cassette weer aan de montageclips en plak de sluitclip op de treklijst. De sluitclip voorkomt het opendrukken van de cassette door het gaas (tek. 5).
Download deze pagina als PDF Tekening 1 Tekening 2 Tekening 3 Tekening 4 Tekening 5




Types X en X (96 cm breed)

De nastelschroeven

Voor het nastellen van de koordspanning bij types X en Z (96 cm breed) hoeft u het borstel drager profiel niet te verwijderen. Voor het nastellen van de haaksheid van de treklijst is dit wel nodig.

Koord einde (rood): niet nastelbaar
Stelschroef (wit) voor het stellen van de haaksheid van de treklijst

Nastellen haaksheid treklijst

Draai de nastelschroef in de witte houder losser (niet helemaal, anders valt de moer aan de schroef eraf).

Zet de treklijst in de gewenste hoek en zet de nastelschroef weer vast.

Nastellen koordspaning

Koordspanning controleren: Te slappe koordspanning: de hordeur loopt erg licht en de treklijst valt iets weg.
Te strakke koordspanning: de hordeur loopt erg zwaar.

Schroef de stelschroef achter het gaas aan de kozijnkant wat losser (niet helemaal losdraaien!) en verschuif de schroef om de koordspanning aan te passen. Meestal is het voldoende alleen het bovenste koord na te stellen.




Types A t/m V (130 cm breed)

De nastelschroeven

Voor het nastellen van de koordspanning bij types A t/m V (130 cm breed) hoeft u het borstel drager profiel niet te verwijderen. Voor het nastellen van de haaksheid van de treklijst is dit wel nodig.

Koord einde (rood): niet nastelbaar
Stelschroef (wit) voor het stellen van de haaksheid van de treklijst

Nastellen haaksheid treklijst

Draai de nastelschroef in de witte houder losser (niet helemaal, anders valt de moer aan de schroef eraf).

Zet de treklijst in de gewenste hoek en zet de nastelschroef weer vast.

Nastellen koordspaning

Koordspanning controleren: Te slappe koordspanning: de hordeur loopt erg licht en de treklijst valt iets weg.
Te strakke koordspanning: de hordeur loopt erg zwaar.

Schroef de stelschroef achter het gaas aan de kozijnkant wat losser (niet helemaal losdraaien!) en verschuif de schroef om de koordspanning aan te passen. Meestal is het voldoende alleen het bovenste koord na te stellen.



Lees eerst dit voorschrift geheel door.

Houd de geleiders schoon. Smeer de ketting nooit met olie of vetten. Dit zal alleen maar vuil aantrekken. Voor smering uitsluitend siliconespray gebruiken.
De ketting kunt u gewoon terug plaatsen als deze uit de bovengeleider is gevallen, doordat bijvoorbeeld iemand tegen het gaas is Gelopen. Daarna eenmaal openen en sluiten om het gaas te herstellen. controleer op schade.



De plisséhordeur kunt u uitnemen om te reinigen of op te bergen. Let erop dat bij terugplaatsen de sticker UPSIDE aan de bovenzijde zit.
Let op scherpe of gloeiende objecten (sigaretten) bij het gaas. Het gaas is niet te vervangen. Een gat of snee kan gerepareerd worden met naald en draad.



In de cassette mag nooit geschroefd of geboord worden. Bijvoorbeeld hand-grepen of sloten die geplaatst worden op de deur (ook al worden deze niet geschroefd maar geplakt) kunnen ervoor zorgen dat uw plissé- hordeur niet meer naar behoren functioneert. De garantie vervalt in dergelijke gevallen.



Verwijder de cassette door aan de onder- of bovenzijde los te trekken.

Let op scherpe of gloeiende objecten (sigaretten) bij het gaas. Het gaas is niet te vervangen. Een gat of snee kan gerepareerd worden met naald en draad. De cassette enigszins openduwen. Gebruik van de sluitclip voorkomt dit. Als dit toch gebeurt, kunt u de cassette uit het kozijn halen en aan beide uiteinden inwikkelen met tape of wikkelfolie. Let erop dat u de borstel niet plet. Laat de plisséhordeur zo 1 of 2 dagen liggen. Daarna blijft het gaas weer beter in de vouw.



Als het gaas erg vervuild is, kunt u de plisséhordeur schoonmaken met water en voorzichtig afborstelen met een zachte borstel. U kunt ook een stofzuiger op laag vermogen met borstelmondstuk gebruiken om het gaas droog te reinigen.
Gebruik de sluitclip als de deur niet in gebruik is om de cassette gesloten te houden. Dit voorkomt heet ontvouwen van het gaas.



De schakels van de ketting zijn eenvoudig weer aan elkaar te klikken als er tegenaan is gelopen. Zorg ervoor dat de schakels in de juiste richting op dezelfde plaats worden teruggezet. Controleer ook op schade in dat geval.
